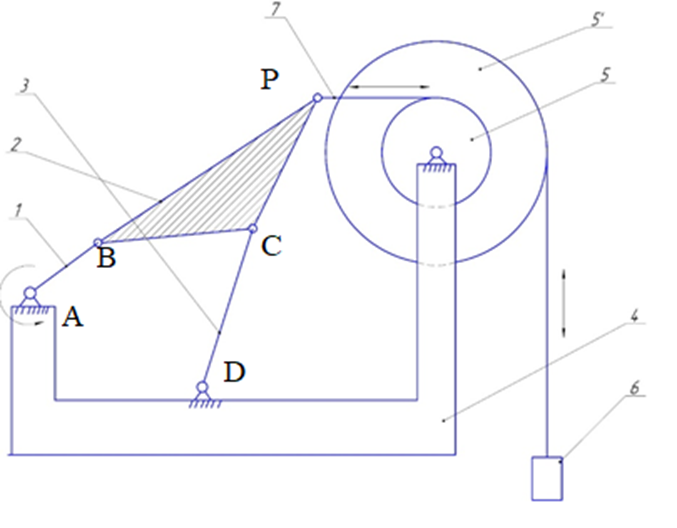

Суретте: Төменгі жағдайдағы штангалы сорғы қондырғыларының жетек механизмінің кинематикалық диаграммасы

У.Ф. Жолдасбеков атындағы Механика және машинатану ғылыми-зерттеу институтының инженерлері аналитикалық әдісті қолдана отырып, сорғыш штангалы сорғы қондырғыларының алты буынды түрлендіру механизмін оңтайлы динамикалық теңгерімдеудің күрделі мәселесін шешуде.

Жобаның мақсаты түзу сызықты бағыттаушы түрлендіру механизмдеріне негізделген сорғыш штангалы сорғы қондырғылары (СШСҚ) үшін оңтайлы жетек конструкциясын әзірлеу; механикалық жүйелерді есептеудің заманауи әдістерін қолдана отырып, ырғалғыш білдек (ЫБ) құрылымдарын оңтайлы жобалаудың әмбебап бағдарламасын әзірлеу, көптеген критерийлермен есептердегі оңтайлы шешімдерді іздеу және заманауи талаптарға жауап беру болып отыр.

Жобаның негізгі идеясы - металл шығыны аз теңгерілмеген жетекке негізделген жаңа әрі өлшемі шағын ЫБ дизайнын жасау.

Жүргізілген жұмыстардың нәтижелері зерттеудің қойылған мақсатына қол жеткізілгенін көрсетеді. Егжей-тегжейлі кинетостатикалық талдау зерттелетін алты жолақты түзу сызықты бағыттаушы механизмді сорғыш штангаларды айдау үшін түрлендіру механизмі ретінде пайдалану мүмкіндігін растайды.

Жаңа дизайнның өнімділігін тексеру үшін Maple ортасында алты жолақты түрлендіру механизмінің кинетостатикалық талдауына кинетостатикалық талдау жүргізілді және математикалық модель әзірленді.

Әртүрлі тәсілдермен алынған сандық нәтижелер нәтижелердің сенімді екенін растайды.

Түрлендіру механизмінің синтезі жүргізілді, макеттің жобалық конструкторлық құжаттамасы (ЖКҚ) әзірленді және конверттеу механизмінің жұмысқа қабілеттілігін толық растайтын тәжірибелік үлгі дайындалды.

Түрлі құрамдардағы СШСҚ жетегінің алты жолақты түрлендіру механизмін оңтайлы динамикалық теңгерімдеу мәселесінің аналитикалық шешімі алынды.

Алты жолақты түрлендіру механизмін оңтайлы динамикалық теңгеру үшін бағдарлама әзірленіп, сандық нәтижелер алынды.

Жаңа ырғалғыш білдекті есептеу және оңтайлы жобалау үшін әмбебап бағдарламалық өнім әзірленді. Ырғалғыш білдекті есептеу және оңтайлы жобалау және теңгерімдеу режимдеріне зерттеу жүргізілді. Ырғалғыш білдек механизмінің жаңа конструкциясы алынды. Дизайн жобасы мен эксперименттік үлгі әзірленді.

СШСҚ жаңа дизайнының өлшем диапазоны алынды; Техникалық шарттар, жобалық конструкторлық құжаттама және жаңа құрылымның тәжірибелік-өнеркәсіптік үлгісі әзірленді.

Нәтижелерді қолдану аясы: мұнай-газ машина жасау, конструкторлық бюролар, ғылыми-зерттеу институттары, мұнай өнеркәсібі.

ҒЗЖ нәтижелерін пайдалану бойынша ұсынымдар: құрастырылған математикалық модель және есептеу бағдарламалары, жобалау ырғалғыш білдек механизмдерін түрдендіретін одан әрі қарайғы оңтайлы жобалау мен есептеулер барысында, сонымен қатар механика, машина жасау, мұнай өңдеу жабдықтары саласының мамандарының курстық және дипломдық жобалауында қолданылады.
